Micrometrul

MICROMETRUL

1 DEFINITIE

Micrometrul este un aparat mecanic sau electronic care masoara sau verifica dimensiuni liniare pe principiul surubului micrometric.

2 CLASIFICARE

a) Dupa precizia de masurare : b) Dupa domeniul de masurare:

-0.01 mm -de la 0-25 mm

-0.001 mm -de la 25-50 mm

- 0.002 mm -de la 50-75 mm

-maxim pana la 500 mm

c)Dupa utilizare:

Micrometrul de exterior tip potcoava

Elemente componente:

1-potcoava

2-brat cilindric

3-nicovala

4-tija surubului

5-tambur

6-dispozitiv de fixare

7-dispozitiv de limitare a   apasarii

Micrometrul pentru roti dintate

Este ca si micrometrul propriu zis si are ca element characteristic dimensiunea suprafetelor de masurare care are forma unor talere.

Micrometrul pentru filet

Micrometrul este propiu zis si are in plus ca element component varfuri de masurare.

Micrometrul de adancime

1- talpa

2-brat fixat rigid de talpa

3- tija de masurare

4- dispozitiv de limitare a apasarii

Micrometrul se foloseste pentru masurarea adancimii pragurilor si a gaurilor infundate.

Micrometrul pentru alejaze

Micrometrul de interior  tip vergea

Micrometrul are capetele de masurare semirotunde si este compus dintr-un micrometru propriu zis si o serie de prelungitoare destinate maririi domeniului de masurare.

Micrometrul de interior cu ciocuri

Micrometrul pentru  table

Micromerul pentru tevi

Micrometre pentru filete exterioare

-cu varfuri de masura schimbabile

    - avans/rotatie completa 0,5mm

      - precizia de masurare 0,001/0,01mm

      - cu sistem de strangere controlat

      - pentru masurat filete M, unghi 60°

       livrabil in etui

Micromtere pentru filete interioare

   Micrometre pentru filete interioare

- cu varfuri de masura schimbabile

     -  avans/rotatie completa 0,5mm

      - precizia de masurare 0,01

      - livrabil in etui

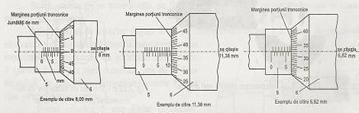

3 CITIREA LA MICROMETRU

Se citesc milimetrii pe scara liniara de pe cilindru .

Se citesc jumatati de milimetri pe aceeiasi scara daca exista.

Se citesc sutimile de milimetrii pe scara circulara de pe tambur.

19,75mm 14 mm

4 PASTRAREA MICROMETRULUI

Se pastreaza in cutii de lemn ,plastic sau support din mase plastice(huse).

Se protejeaza prin acoperirea cu vaselina speciala.

5 ELEMENTE MARCATE PE MICROMETRU

-marca fabricii

-clasa de precizie

-temperatura - 20 C

-precizia

-domeniul de masurare

-STAS-ul instrumentului

-seria instrumentului

6 VERIFICAREA MICROMETRULUI

Se verifica aspectul exterior.

Se verifica justetea instrumentalui (se verifica care e atitudinea cu care se masoara instrumental cu ajutorul calelor plan paralele in cel putin trei puncte a domeniului de masurare).

Se verifica fidelitatea instrumentului.
