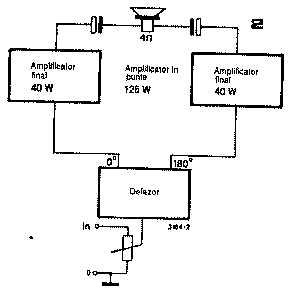

Pentru a mari puterea unui amplificator, putem conecta cele 2 amplificatoare finale in punte

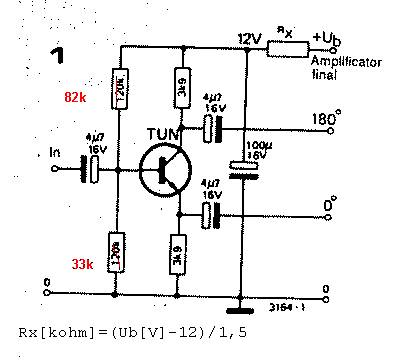

O schema simpla a unui defazor este:

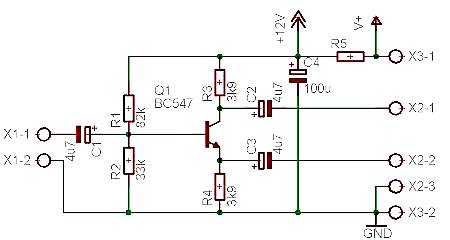

Redesenata in EAGLE:

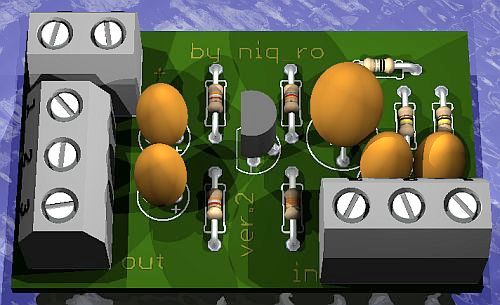

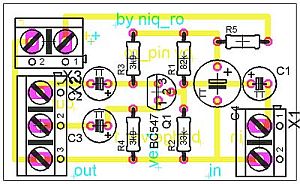

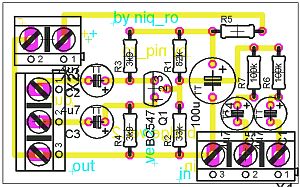

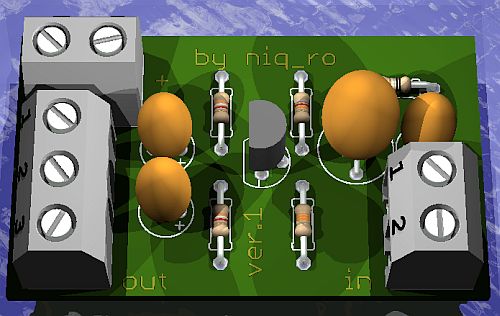

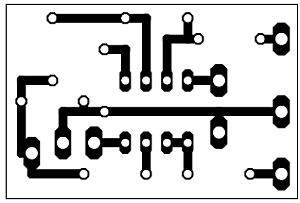

O varianta de montaj, respectiv cablaj poate fi:

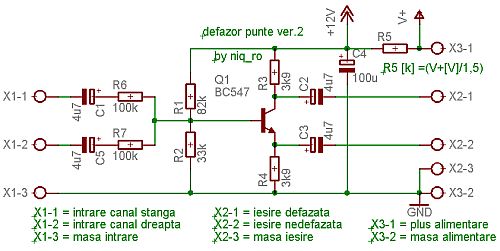

Deoarece modulul se preteaza pentru sisteme de centru/subwoofer ii putem adauga mic mixer pasiv, ceva in genul schemei prezentate la https://www.aaroncake.net/circuits/mixer1.asp si va rezulta schema:

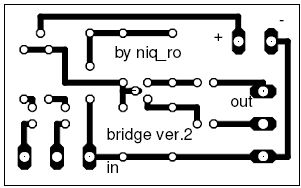

O varianta de montaj, respectiv cablaj poate fi:

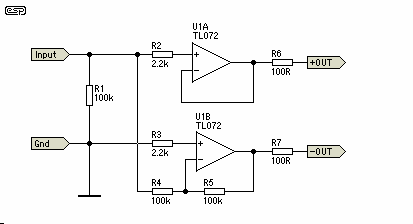

La adresa https://sound.westhost.com/project14.htm gasim articolul 'Bridging Adapter For Power Amplifiers' scris de Rod Elliott - ESP (Original Design / Basic Principles)

..sunt prezentate si calcule pentru a demonstra matematic dublarea puterii

In mod normal, un amplificator are sarcina (difuzorul/boxa) conectata la masa un amplificator de 50W si sarcina de 8 ohm are pe iesire 20Vrms:

P=V²/R=20²/8=400/8=50W

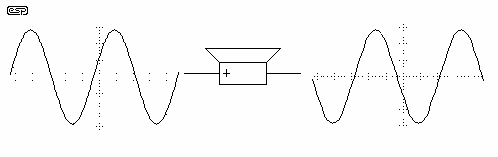

Daca conectam 2 amplificatoare, cu semnale defazate la 180 de grade

P=V²/R=40²/8=1600/8=200W

rezulta o multiplicare cu 4 a puterii, de aceea se recomanda o sarcina cu valoare dubla a impedantei

P=V²/R=40²/16=1600/16=100W

..identic este pentru sarcini de 4 ohm :-) adica la montajul in punte, se recomanda, folosirea unei sarcini duble, adica de 8 ohm.

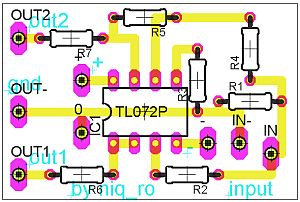

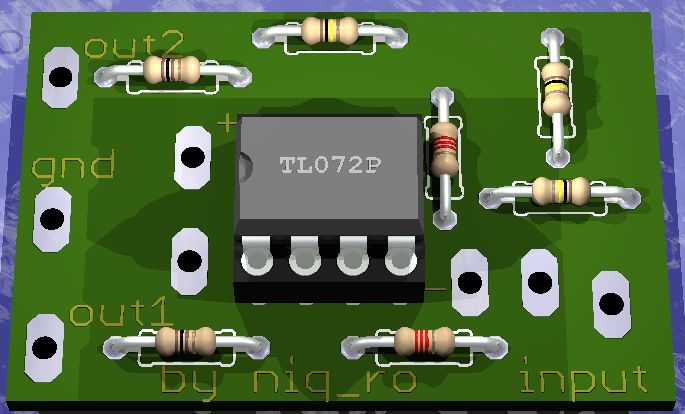

O varianta de cablaj a driver-ului:
