Arcuri disc

ARCURI DISC

Arcurile disc sunt formate din

una sau mai multe placi inelare,

de forma tronconica,fiind suprapuse

la sarcini axiale de compresiune.

Elementele geometrice ale arcului

disc,prezentate in fig.12 a,sunt:

D_i-diametrul interior;

D_e-diametrul exterior;

s-grosimea placii;

h-inaltimea arcului.

Sub actiunea fortei exterioare

F,arcul se deformeaza cu sageata

, in sensul micsorarii inaltimii h.

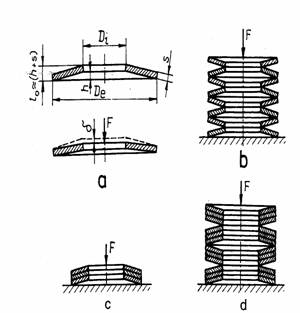

Fig.12 Arcuri disc

Conform prescriptiilor standar-dizate,compunerea arcurilor disc se poate realiza:

in coloana prin asezarea alternanta a discurilor (fig.12.b),marindu-se elasticitatea;

in pachete de discuri suprapuse pe aceeasi parte (fig.12.c),rigiditatea obtinuta fiind mai mare si frecarile mai pronuntate;

in coloana de pachete (fig.12.d,cu rigiditate intermediara celor doua moduri de compunere prezentate anterior.

Arcurile disc se utilizeaza ca arcuri tampon la instalatiile de matritat sau stantat,la fundatia masinilor grele,la tampoanele unor vehicule etc.,acolo unde trebuiesc preluate socuri rare si mari sau sarcini statice foarte mari,ci deformatii relative mici.

Discurile se obtin din tabla de otel de arc,prin stantare,bombare conica(prin presare la cald),urmate de tratamentul termic.
