Ghid instalare cablu coaxial - materiale - modul corect de mufare a cablului coaxial (CATV, DTV)

Cuprins:

1. Materiale necesare

2. Modul corect de mufare a cablului coaxial

3. Construirea retelei

a. Retea CATV

b. Retea CATV cu Internet si Telefonie

c. Retea DTV

Utilizarea splitterelor

Strangerea mufelor F pe splitter si modem

Verificarea instalarii efectuate

7. Appendix:

Atenuare Cablu Coaxial commscope F677 TSVV

1. MATERIALE NECESARE

2. MODUL CORECT DE MUFARE A CABLULUI COAXIAL

Mai jos se prezinta modul corect de mufare a cablului coaxial.

Nu se admite nici un alt mod de mufare, decat cel prezentat.

	Pasul 1 Taiati cablul la dimensiunea dorita
	Pasul 2 Folosind un stripper corespunzator si neuzat, deblancati cablul pe dimensiunile 6,35 x6,35 mm (conuductor central-tresa metalica).Folositi marginea stripperului pentru masurare.
	Pasul 3 Asigurati-va ca nu este nimic infasurat in jurul conductorului central (folie metalica, tresa sau dielectric)
Referat: Dieta - sugestii Proiect: Preparate din carne - schema tehnologica de obtinere a preparatelor din carne	Pasul 4 Indoiti tresa metalica a cablului
	Pasul 5 In cazul cablului tri-shield sau qud-shield,indepartati stratul exterior de foloie metalica
	Pasul 6 Indoiti tresa in interior, ca in figura.
	Pasul 7 Introduceti conductorul central in interiorul conectorului.Impingenti si rasuciti usor cablul stanga-dreapta, pana cand dielectricul umple interiorul conectorului.
	Pasul 8 Interiorul conectorului umplut de dielectric, pana la nivel cu buza metalica a conectorului.
	Pasul 9 Indroduceti correct cablul cu mufa F in clestele de compresie
	Pasul 10 Dupa compresie inspectati visual conecturul,pentru a va asigura ca a fost introdus corect pe cablu.Pentru strangerea acestuia, folositi o cheie dinamometrica corespunzatoare.

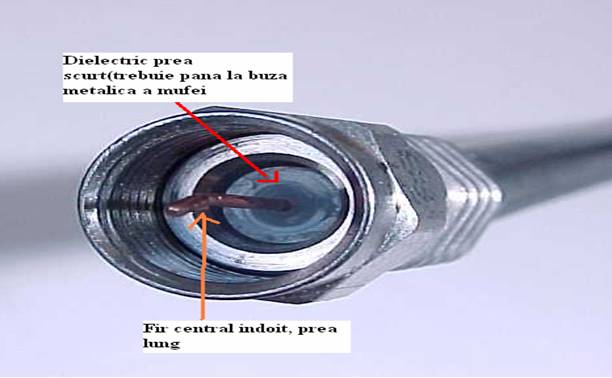

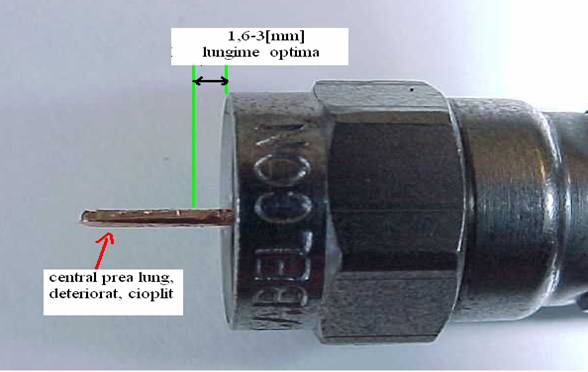

MONTARE MUFE F (EXEMPLE GRESITE)

Aceste probleme nu trebuie sa apara daca se folosesc uneltele corecte.

3. CONSTRUIREA PROPIU ZISA A RETELEI

Pentru realizarea practica a instalatiei in casa abonatului, totul trebuie optimizat, prin folosirea unui numar cat mai mic de splitere, ideal unul singur, traseele pe unde se desfasora cablul sa contine cat mai putine : colturi,surse de curent, energie termica, cablurile sa fie din aceasi bucata, nu inadite, sa aiba aceasi impedanta 75 ohm si aceleasi calitati tehnice.

SE SCHIMBA OBLIGATORIU

TOT CABLUL COAXIAL DIN CASA*

*daca reteaua din casa nu a avut deja cablul schimbat de echipe UPC

- identificarea impreuna cu clientul a numarului de receptoare TV si/sau modemuri dorite, traseul de principiu al cablului coaxial precum si locul de amplasare al echipamentelor.

- identificarea locului de montare a splitterelor in functie de apartamentde obicei in zona unde se afla cele mai multe receptoare grupate( TV, modem)

- splitterul trebuie amplasat in locuri ferite, dar care sa permita accesul usor ulterior pentru eventualele reparatii/modificari ale retelei.

pe cat este posibil splitterul trebuie montat pe perete, in dibluri si holsuruburi pentru a fii protejat de eventualele socuri mecanice violente( greutatea canapelei, bibliotecii etc), avand si o estetica buna.

deoarece cablul trebuie fixat pe perete(aparent) cu ajutorul clemelor rapide Φ 7 [mm], se identifica trasele optime(usor accesibile) de cablu, evitandu-se obligatoriu locurile unde se afla :

contoare de curent, tablou sigurante, doze electrice,prize,intrerupatoare, tevi de apa,scurgere(mascate in perete fals)

- cablul coaxial nu se trage prin tuburi prin care trec conductoare electrice

Pregatirea "terenului" de lucru :

indepartarea eventualelor ramasite de cablu de la vechea instalatie si daca este posibil sa se urmeze acelasi traseu

realizarea de gauri Φ 6[mm] in perete pentru montarea ulterioara a clemelor rapide de fixare a cablului coaxial

Distanta dintre clemele rapide este in functie de traseul ales, uzual se pot monta din 20-50 [cm], la colturi mai des,iar in gaurile largi datorita starii proaste a tencuielii se pot pune 2 sau mai multe cleme

fixarea splitterului pe zid,perete in locatia potrivita

intinderea efectiva a cablului coaxial pana la receptoare (TV, modem)

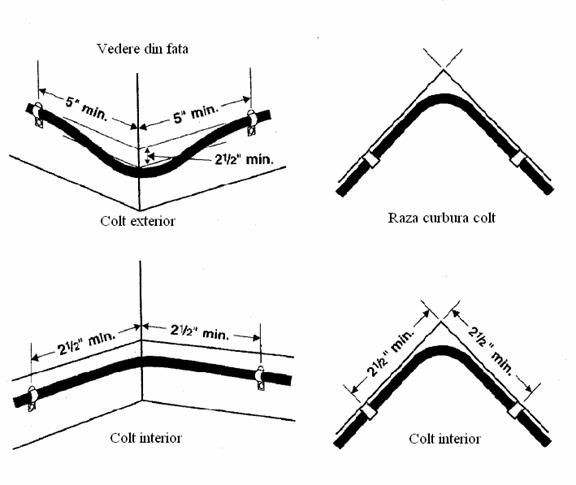

- la colturi, cablul trebuie sa faca o bucla usoara , cu raza de curbura >= 35[mm]

>=35[mm]

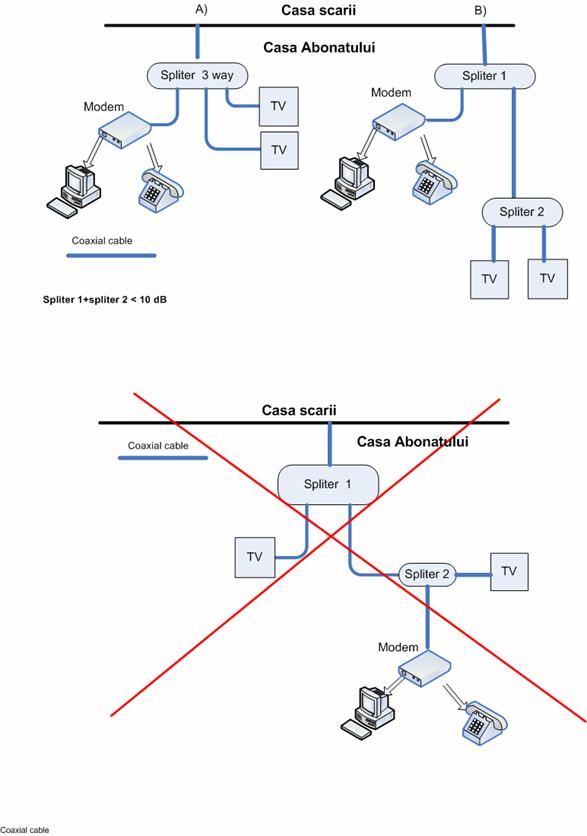

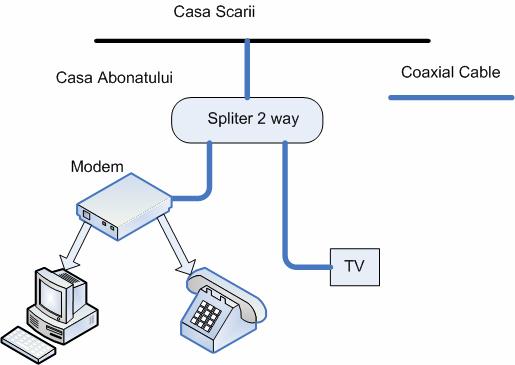

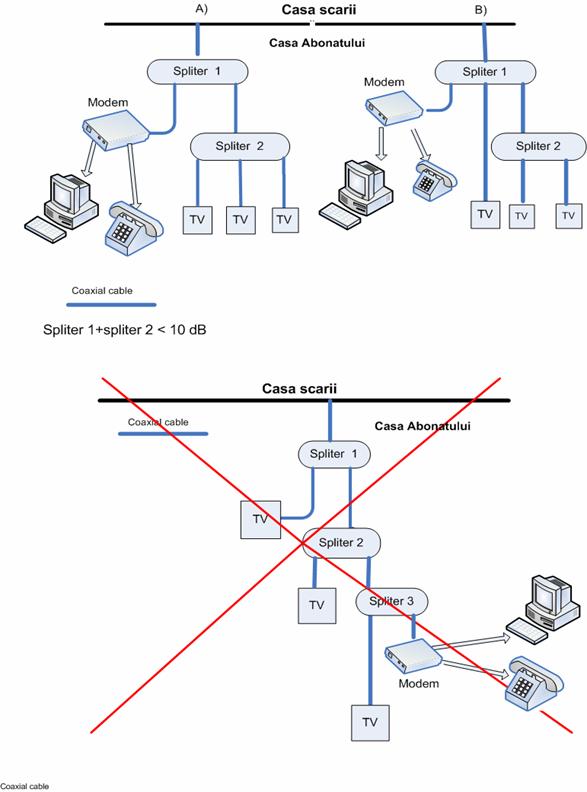

Retea CATV cu internet si telefonie

- in cazul in care exista in locuinta clientului o retea CATV - serviciul de baza, retea realizata de personal calificat UPC, atunci se modifica instalatia in asa fel incat cablul coaxial pentru internet sa fie tras pe cat este posibil de la primul splitter , punandu-se pe atenuarea cea mai mica posibila.

- daca nu exista o retea de cablu, sau nu corespunde tehnic, nu este realizata cu cablu coaxial Commscope se va realiza o retea noua, urmand indrumarile de la punctul 3

- modemul de cablu sau settop-box-ul digital trebuie conectate INTOTDEAUNA de la PRIMUL SPLITTER in reteaua din casa clientului

Prima data se realizeaza cablarea modemului si conectarea acestuia la retea pentru ca modemul sa aibe timp suficient pentru a scana frecventele de lucru si pentru a se sincroniza cu reteaua HFC.

- in cazul in care la finalul lucrarii modemul nu functioneaza    se apeleaza la punctul 6. pentru a face niste verificari generale ale semnalului

- dupa ce modemul s-a sincronizat la retea, tehnicianul va urmari instructiunile corecte pentru a finaliza instalarea modemului folosind instructiunile corespunzatoare inchiderii ordinului de lucru aferent lucrarii

3.4 Retea DTV( Digital TV)

reteaua de cablu DTV este practic o retea CATV, numai ca in acest caz semnalul folosit pentru receptia canalelor TV, este digital.

- arhitectura retelei DTV este la fel ca cea de CATV, avand grija ca la executia retelei DTV, set top box-ul digital sa fie conectat INTOTDEAUNA DE LA PRIMUL SPLITTER de distributie, la fel ca in cazul modemurilor

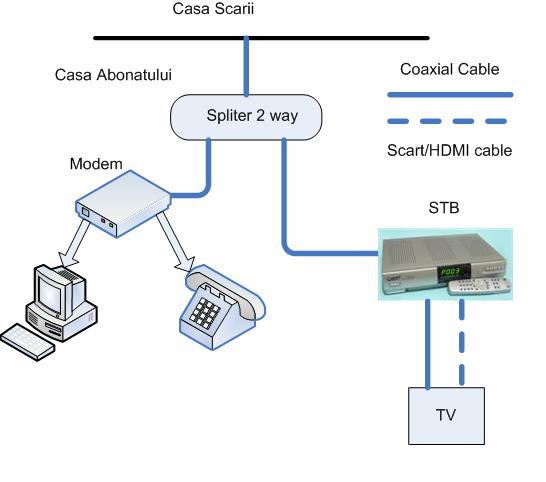

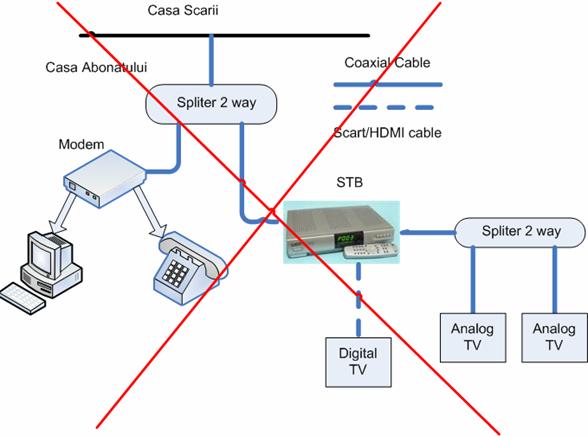

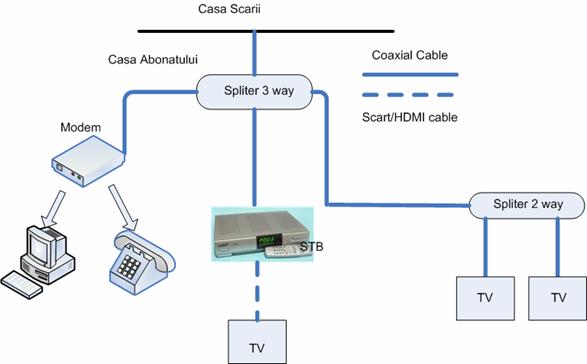

- in continuare se prezinta cateva scheme de retea DTV ce pot aparea in practica de zi cu zi

nivelele de semanal sunt aceleasi si se regasesc in tabelul de la capitolul 6

4. Utilizarea splitterelor

-Pe cat este posibil reteaua interioara de cablu trebuie sa se uneasca intr-un singur punct comun, ADICA 1 SINGUR SPLITTER

- in cazul in care nu sunt folosite toate iesirile splitterului

(2,3,4 iesiri) atunci ele trebuie sa fie inchise obligatoriu

cu o inchidere de 75 Ω.

in cazurile in care nu se poate asigura un nivel minim de 60[dBµV] pe televizor, atunci se monteaza un amplificator de semnal

Cablarea modemului de internet si a settop-boxului digital se face intotdeauna de la primul splitter.

Splitterele in cascada nu se vor utiliza

daca pe splittere nu este marcata pierderea in [dB], atunci trebuie masurat semnalul care iese din ultimul splitter, semnal ce nu trebuie sa fie mai mic de 60 [dBµV]

5. Strangerea mufelor F pe splitter si modem

Mufele F trebuie obligatoriu stranse usor pe splitter si modem, pentru a se asigura un contact perfect. Aceasta operatie se face cu cheia dinamometrica din dotare, model PCT , cuplu de strangere 10-12 inch/pounds suficient de puternic pentru a asigura un contact perfect fara a deteriora mufele F, splitterul, modemul.

Mufele F nu vor fi stranse cu alte scule (patent, sfic, mox, cheie fixa). Se va utiliza doar cheia dinamometrica din dotare. Utilizarea altor scule duce la deteriorarea mufelor.

- pentru a proteja conectori F montati la televizor, modem sau set top box este recomandat a se utiliza modelul de cheie prezentat mai jos

6. Finalizarea cablarii efectuate

In urma finalizarii cablarii efectuate, la plecarea echipei de la abonat, modemul si receptoarele TV trebuie sa fie in stare de functionare perfecta.

Se vor verifica toate mufele din cablare daca sunt corect stranse, chiar si acelea asupra carora nu s-a intervenit.

Nivelul semnalului pe echipamente (TV, modem) nu trebuie sa fie mai mic de 60 [dBµV].

Masurarea nivelului semnalului se va efectua cu aparatul de masura din dotare.

OBS: In cazul modemurilor ar fi indicat sa se cunoasca valoarea SNR

In cazul receptoarelor TV daca imaginea este vizibil "purecoasa" atunci e posibil ca nivelul semnalului sa fie mai mic de 60 [dBµV], lipsa de masa la mufa F, TV, cablu coaxial deterioarat la instalare, splitter defect.

Daca imaginea TV prezinta fluctuatii gen "valuri orizontale, verticale " atunci nivelul semnalului este prea mare pentru acel model de TV. Semnalul trebuie atenuat prin utilizarea de atenuatoare (de 3, 6, 10[dB] sau combinate) pana la disparitia undelor perturbatoare.

7. Appendix

Coax cable attenuation for Commscope F677TSV
