Comenzi de desenare



Comenzi de desenare


Comenzi de desenare

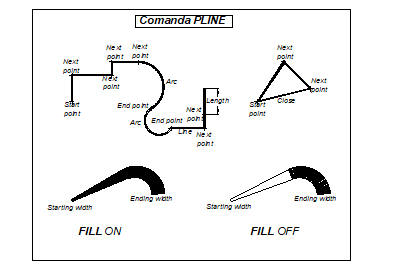

1 Comanda PLINE - deseneaza obiecte (“polilinii”) compuse din segmente de dreapta si arce de cerc.


Buton grafic:


Bara de meniuri:        Draw, Polyline

Linia de comanda:    Command: PLINE

Start point punctul de inceput

Next point       punctul urmator

Arc deschide o sesiune de trasare a arcelor, cu optiunile:



Angle, CEnter, Direction, Radius, Second point, End point

cu aceleasi semnificatii ca si

in cazul comenzii ARC

Line deschide o sesiune de trasare a segmentelor de dreapta

Length             lungimea urmatorului segment al poliliniei, care va fi trasat in continuarea ultimului desenat

Width              latimea poliliniei

Halfwidth        jumatatea latimii poliliniei

Starting width latimea poliliniei la inceputul segmentului

Ending width   latimea poliliniei la sfarsitul segmentului

Close               inchide polilinia printr-un segment de dreapta (daca nu este inchisa polilinia care incepe si se termina in acelasi punct, iar grosimea este mai mare decat 0, programul afiseaza o crestatura in punctul respectiv)

Undo               anuleaza efectul ultimei actiuni din cadrul comenzii PLINE

<Enter> inchide comanda PLINE


OBS. Polilinia cu latime este desenata “goala” sau “plina”, in functie de variabila de sistem FILL care poate fi OFF sau ON.

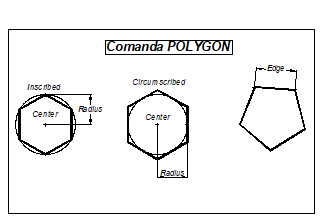

2 Comanda POLYGON deseneaza poligoane regulate.


Buton grafic:


Bara de meniuri:        Draw, Polygon

Linia de comanda:    Command: POLYGON



Number of sides                     numarul de laturi

Center of polygon centrul cercului inscris sau circumscris

Edge latura poligonului

Inscribed                     inscris intr-un cerc

Circumscribed circumscris unui cerc

Radius raza cercului inscris sau circumscris

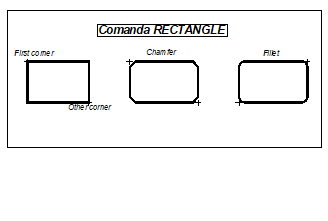

3 Comanda RECTANGLE - deseneaza un dreptunghi.


Buton grafic:

Bara de meniuri:        Draw, Rectangle

Linia de comanda:    Command: RECTANGLE


First corner point primul colt al dreptunghiului

Other corner point      coltul opus al dreptunghiului

Chamfer                      tesirea colturilor, cu


toate caracteristicile comenzii CHAMFER

Fillet                            rotunjirea colturilor, cu toate caracteristicile comenzii FILLET

Elevation inaltimea dreptunghiului

Thickness                    grosimea dreptunghiului

Width latimea liniei

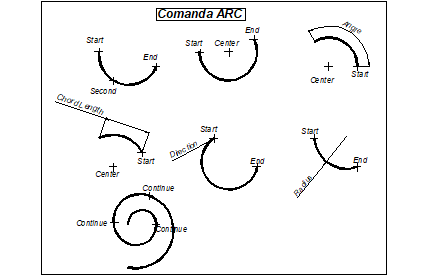

4 Comanda ARC - deseneaza un arc de cerc.

Buton grafic:


Bara de meniuri:        Draw, Arc

Linia de comanda:    Command: ARC

Start point of punctul de inceput al

arc arcului


Second point of           al doilea punct pe arc

arc

ENd punctul final al arcului

CEnter centrul arcului

Angle               unghiul la centru al arcului

Chord Length lungimea coardei care subintinde arcul

Direction         directia tangentei in punctul de start

Radius             raza arcului

Continue          punctul de inceput al arcului este punctul de sfarsit al arcului precedent

OBS. Arcele se deseneaza implicit in sens trigonometric, exceptand urmatoarele cazuri:

a) cand valorile unghiurilor se dau cu semn negativ;

b) cand valorile razelor se dau cu semn negativ;

c) cand directia din punctul de inceput al arcelor se indica in sens orar.


OBS. Cu comanda VIEWRES se poate modifica rezolutia de afisare a entitatilor curbe (ARC, CIRCLE, etc).

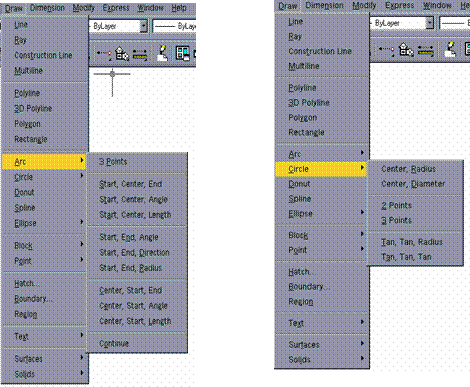

AutoCAD-ul dispune de 11 modalitati de desenare a arcelor, care se pot observa in deschiderea optiunii Arc din meniul Draw - Fig. 1.


Fig. 1       Fig. 2
Meniul Meniul
Draw, Draw,
Arc            Circle

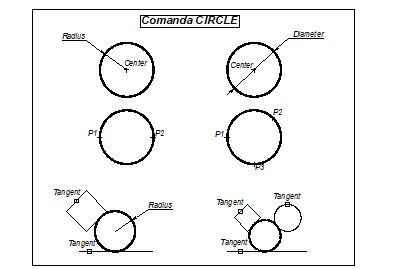

5 Comanda CIRCLE - deseneaza un cerc.

Buton grafic:

Bara de meniuri:        Draw, Circle

Linia de comanda:    Command: CIRCLE



Center point centrul cercului

Radius raza cercului

Diameter diametrul cercului

3P trei puncte pe cerc

2P doua puncte pe cerc, diametral opuse

Ttr                   tangent la doua obiecte si de

(tan tan radius)           raza data


AutoCAD-ul dispune de 6 modalitati de desenare a cercurilor, care se pot observa in deschiderea optiunii Circle din meniul Draw - Fig.

6 Comanda DONUT - deseneaza cercuri cu grosime (inele).

Bara de meniuri:        Draw, Donut

Linia de comanda:    Command: DONUT

Inside diameter diametrul interior

Outside diameter diametrul exterior

Center centrul cercului


OBS. Inelul este desenat “gol” sau “plin”, in functie de variabila de sistem FILL care poate fi OFF sau ON.

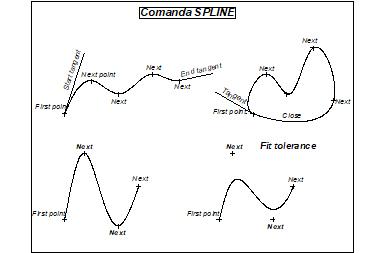

7 Comanda SPLINE - deseneaza curbe spline - neregulate.

Buton grafic:

Bara de meniuri:        Draw, Spline

Linia de comanda:    Command: SPLINE

First point punctul de inceput al curbei

Next point                   urmatorul punct de pe curba

Object                         transforma o polilinie spline

(editata cu

comanda PEDIT

cu optiunea

“Spline”) in curba spline

Close                           inchide curba

Fit tolerance               stabileste toleranta de trecere a curbei prin punctele impuse

Start tangent              defineste tangenta in punctul de inceput

End tangent                defineste tangenta in punctul de sfarsit

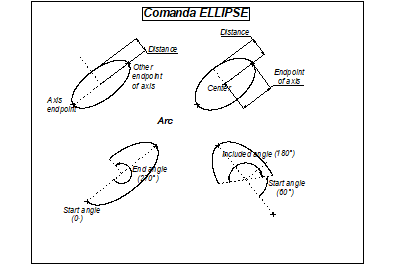

8 Comanda ELLIPSE - deseneaza elipse.


Buton grafic:

Bara de meniuri:        Draw, Ellipse

Linia de comanda:    Command: ELLIPSE

Axis endpoint primul capat al unei axe

Other endpoint of axis            celalalt capat al primei axe

Distance of other axis distanta dintre                                   mijlocul primei axe (centru elipsei) si capatul celei de-a doua

Rotation                                  se defineste elipsa ca proiectie (rotatie) a unui cerc dupa prima axa

Arc                               deseneaza un arc eliptic

Start angle                  determina punctul de inceput al arcului – unghiul fata de prima axa

End angle determina punctul de sfarsit al arcului – unghiul fata de prima axa

Included angle            determina punctul de sfarsit al arcului – prin unghiul la centru

Center                         centrul elipsei


9 Comanda POINT - deseneaza un punct.


Buton grafic:


Bara de meniuri:        Draw, Point

Linia de comanda:    Command: POINT


Modul cum va fi marcat punctul pe ecran este dat de variabila de sistem PDMODE, sau din meniul Format, Point Style . - Fig. 3.


Fig. 3

Caseta de dialog

Point Style

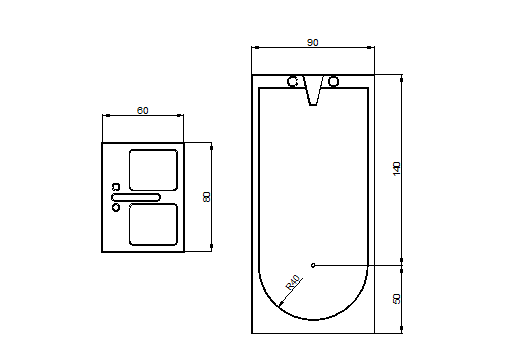

EXEMPLU 1


Sa se efectueze urmatorul desen (simbolul chiuvetei si a cazii de baie), utilizand comenzile POLYLINE, RECTANGLE, ARC, CIRCLE:




SUGESTII:


Lucrati pe un format A4 pe orizontala (297,210).

Utilizati comenzile de setare invatate LIMITS, GRID, SNAP.

Cand creati arcele, utilizati metoda care vi se pare cea mai adecvata.

Dimensiunile care nu sunt date pe desen, aproximati-le.

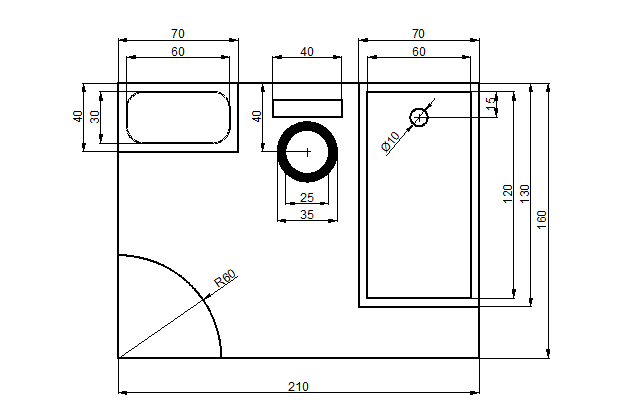

EXEMPLU 2



Sa se efectueze urmatorul desen (simbolul unei bai), utilizand comenzile POLYLINE, RECTANGLE, ARC, CIRCLE, DONUT, POINT:

SUGESTII:


Lucrati pe un format A4 pe orizontala (297,210).

Utilizati comenzile de setare invatate LIMITS, GRID (de 10 unitati), SNAP (de 5 unitati).

Marcati cu comanda POINT, dupa ce in prealabil ati setat variabila PDMODE, centrul cercului si a inelului.


Subiecte tratate in Laborator nr. 2:


Crearea figurilor geometrice fundamentale: poligon, dreptunghi, arc, cerc, elipsa (POLYGON, RECTANGLE, ARC, CIRCLE, ELLIPSE).

Crearea poliliniilor – combinatii de segmente de dreapta si arce (PLINE).

Desenarea inelelor (DONUT).

Desenarea curbelor spline (SPLINE).

Modalitati de definire si de desenare a punctelor (POINT, PDMODE).
